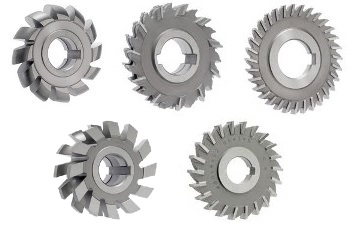

Фрезы дисковые, цилиндрические насадные

Дисковые фрезы от немецких производителей Gühring и Nachreiner обладают высокой точностью и долгим сроком службы. Фрезы продаются оптом и в розницу.

Перейти к каталогу Купить дисковые фрезы

Используются для обработки металлов различной твердости или не металлов. К основным задачам дисковых фрез относятся: фрезерования пазов, уступов, прорезания глубоких канавок, растачивания, фрезерования заднего торца. Зубья дисковых фрез расположены только на цилиндрической поверхности.

Продукция сертифицирована согласно стандарту DIN EN ISO 9001.
Узнать цены вы сможете у менеджеров фирмы или оформите заявку на сайте и мы свяжемся с вами.

Для производственных предприятий и торговых сетей скидки.

Дисковые фрезы
Фреза HSS-E дисковая отрезная, din 885 А

Характеристика:
E.9644.0

Фреза HSS-E дисковая отрезная, din 885 А легированная кобальтом. Тип фрезы H
Изготовлена из высококачественной
быстрорежущей стали HSS.
Применяется для обработки сталей конструкционных, углеродистых, легированных, титановых сплавов, латуни, бронзы, меди, нержавеющих                                                                сталей.
                                                         Размеры d1 от 50 до 200.

Каталог. Фреза HSS-E дисковая отрезная , din 885 А

E.9634.0 фреза HSS-E дисковая отрезная

Характеристика:
E.9634.0

Фреза HSS-E дисковая отрезная, din 885 А легированная кобальтом. угол наклона винтовой линии 10 С. Тип фрезы N (Чистовая обработка). Изготовлена из высококачественной
быстрорежущей стали HSS.
Применяется для обработки сталей конструкционных, углеродистых,                                                                               легированных, титановых сплавов, латуни,                                                             бронзы, меди, нержавеющих сталей.
                                                        Размеры d1 от 50 до 200.

Каталог. Фреза HSS-E дисковая отрезная , din 885 А


E.9688.0 фреза полукругая выпуклаяХарактеристика:
E.9688.0

Фреза полукругая выпуклая HSS-E дисковая, легированная кобальтом. Изготовлена из высококачественной
быстрорежущей стали HSS.
Применяется для обработки сталей конструкционных, углеродистых, легированных, титановых сплавов, нержавеющих сталей.
Размеры d1 от 50 до 80


Каталог. Фреза полукругая выпуклая HSS-E дисковая
E.9692.0 фреза полукругая вогнутая

Характеристика:

E.9692.0
Фреза полукругая вогнутая HSS-E дисковая, легированная кобальтом. Изготовлена из высококачественной
быстрорежущей стали HSS.
Применяется для обработки сталей конструкционных, углеродистых, легированных, титановых сплавов, нержавеющих сталей.
Размеры d1 от 50 до 80

Каталог. Фреза HSS-E E.9692.0

E.9689.0 Фреза HSS-E дисковая отрезная

Характеристика:
E.9689.0

Фреза HSS-E дисковая отрезная, din 1834 B легированная кобальтом. Изготовлена из высококачественной
быстрорежущей стали HSS.
Применяется для обработки сталей конструкционных, углеродистых, легированных, титановых сплавов, латуни, бронзы, меди, нержавеющих сталей.
                                                        Размеры d1 от 63 до 160.

Каталог. Фреза полукругая вогнутая HSS-E дисковая , кобальт.

E.9687.0 Фреза HSS-E дисковая

Характеристика:
E.9687.0

Фреза HSS-E дисковая, легированная кобальтом. Изготовлена из высококачественной быстрорежущей стали HSS.
Применяется для обработки сталей конструкционных, углеродистых, легированных, титановых сплавов,
нержавеющих сталей.
Размеры d1 от 80 до 160

Каталог. Фреза HSS-E дисковая отрезная, din 1834

E.9633.0 Фреза HSS-E дисковая отрезная

Характеристика:
E.9633.0

Фреза HSS-E дисковая отрезная, din 1834 А легированная кобальтом. угол наклона винтовой линии 10 С. Тип фрезы N (Чистовая обработка). Изготовлена из высококачественной
быстрорежущей стали HSS.
Применяется для обработки сталей конструкционных, углеродистых, легированных, титановых сплавов, латуни, бронзы, меди, нержавеющих сталей. Размеры d1 от 50 до 200.

Фреза HSS-E дисковая отрезная , din 1834 А

Фрезы дисковые, насадные. Цены.


Особенности конструкции и применения дисковых фрез в производстве.

Дисковые фрезы предназначаются для обработки прямоугольных уступов (двухсторонние фрезы) и пазов (трехсторонние фрезы).
Диаметр фрезы следует выбирать исходя из заданных размеров обработки.
При этом учтено, что при фрезеровании должен оставаться зазор 5—8 мм между про- ставочными кольцами оправки и поверхностью заготовки.
Зубья стандартных трехсторонних фрез размещены в корпусе в шахматном порядке и имеют разное направление (фрезы с разнонаправленными зубьями), так что смежные зубья обрабатывают разные стенки паза. Вследствие этого улучшается разделение и отвод стружки, повышается стойкость инструмента.
Форма ножей, оснащенных пластинами из твердого сплава, для двух- и трехсторонних фрез регламентирована ГОСТ 14700—69.

Дисковые трехсторонние фрезы из быстрорежущей стали или легированной стали 9ХС имеют разнонаправленные зубья. Эти фрезы подразделяют на фрезы с мелкими и нормальными зубьями.
Для обработки шпоночных и других мелких пазов, прорезки канавок, шлицевых пазов в головках винтов, а также отрезки широко применяют дисковые пазовые и прорезные фрезы. ГОСТ 3964—69 предусматривает изготовление дисковых пазовых фрез следующих типоразмеров

Затылованные пазовые фрезы имеют аналогичные основные размеры, но несколько меньшее число зубьев: для фрезы диаметром 50 мм — 12 зубьев, для фрез диаметром 63 и 80 мм — 14 зубьев и для диаметра 100 мм — 16 зубьев.
ГОСТ 8543—71 гарантирует стойкость быстрорежущих затылованных пазовых фрез не менее 90 мин при обработке сталей марок 40, 45 твердостью НВ 179—197 при следующем режиме резания; глубина 10 мм, подача на зуб 0,05 мм для фрез диаме-
тром 50—63 мм или 0,1 мм для диаметров 80—100 мм, скорость резания 30 м/мин.

Прорезные (шлицевые) и отрезные фрезы (ГОСТ 2679—73) изготовляют с мелким, средним и крупным зубьями
При выборе типа и числа зубьев следует учитывать характер обработки. Многозубые фрезы при прочих равных условиях обеспечивают более высокую минутную подачу вследствие большего числа зубьев. Однако при обработке вязких материалов условия размещения стружки между зубьями ухудшаются, что может вызвать снижение стойкости фрезы, поэтому мелкозубые фрезы целесообразно применять только для обработки чугуна и других хрупких материалов.

Для улучшения условий резания путем деления срезаемого слоя между смежными зубьями стандартные пазовые фрезы со средним и крупным зубьями при ширине 1,6 мм и более изготовляют .с переходными режущими кромками.

Режущие кромки фрезы расположены на разных расстояниях от ее оси таким образом, что каждый последующий зуб выше предыдущего на 0,1 мм. Форма фрезы обеспечивает хороший отвод стружки и малый нагрев при работе.
Простая фреза для отрезки заготовок из текстолита и гетинакса. Зубья фрезы оснащены твердым сплавом Т15К6. Фреза может работать с подачей 700—900 мм/мин при толщине реза до 60 мм.
При обработке точных мерных пазов большой длины и глубины целесообразно использовать трехсторонние дисковые регулируемые по ширине фрезы, одна из которых показана на рис. 84, а. В фрезе использованы плоские рифленые ножи, которые можно передвигать вдолЪ пазов винтами 1 с последующим закреплением клиновой втулкой и дифференциальным винтом 2.
Другая конструкция 1 предложена для обработки глубоких и длинных точных пазов в роторах крупных электродвигателей и мощных турбогенераторов.

Для обработки жаропрочных и других труднообрабатываемых сталей и сплавов изготовляют монолитные прорезные твердосплавные фрезы диаметром 16—60 мм. Такие фрезы из сплава ВК10М имеют стойкость в 10—15 раз выше, чем фрезы из быстрорежущей стали.


Купить фрезы дисковые
Купить фрезы дисковые вы можете через форму заказа или позвонив нам.
