Рельсосверлильный станок

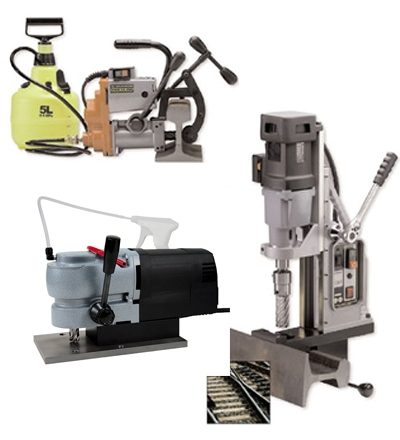

В наличии станки для сверления рельс трех типов:

  1. ECO.36-RW станок для болтовых соединений рельс  Р75, Р50, Р65.
  2. ECO.100/3 RW - универсальный вертикальный станок для кольцевых сверл 12-50 мм.
  3. RS4 / RS5e. угловой станок  на магните для полых фрез до Ø25,0 мм.
ECO.36-RW

Станок рельсосверлильный ECO.36-RW последовательно может выполнить три операции: сверление отверстий заданного диаметра, двустороннее одновременное снятие фасок и дополнительное упрочнение раскаткой внутренней стороны отверстия. На рельсе станок устанавливается один раз и проводятся все три операции. В быстросменных оправках закрепляют инструмент, который используют для каждой операции. Сверлить отверстия можно свёрлами до 36 мм

Втулки настраиваются по длине и имеют внутренний конус Морзе или присоединительное цилиндрическое отверстие для различных хвостовиков инструмента. Источником энергии может быть  переменный ток или двигатель внутреннего сгорания  Подключается станок к источнику электроэнергии четырёхжильным кабелем с заземляющей жилой и кабельной вилкой.

Каталог рельсосверлильных станков




ECO.36-RW

 Малогабаритный станок для сверления рельс.  Сверления кольцевыми сверлами 12-36 мм с крепежами под NP-46, UIC-54 или UIC-60.
  • Габариты 412х238х349 мм.
  • Ход шпинделя 50 мм.
  • Вес 15 кг.
  • Мощность двигателя 1200 Вт.
  • Скорость вращения 320 об/мин.
  • Шпиндель (вход): 19.

Основное назначение рельсосверлильного станка ECO.36-RW — это сверление отверстий для болтовых соединений в рельсах таких типов: Р75, Р50 и Р65. Во время сверления упрочняется внутренняя поверхность отверстия раскаткой, а также упрочнение рельса  снятием фасок с обеих  сторон.


ECO.100/3 RW


Сверлильный станок для рельс используется с кольцевыми сверлами 12-50 мм, сверлами до 28 мм с крепежами под NP 46, UIC 54, UIC 60

  • Габариты 340х190х490 мм.
  • Ход шпинделя 255 мм.
  • Вес 22 кг
  • Мощность двигателя 1800 Вт.
  • Скорость 40/140, 120/480 об/мин.
  • Шпиндель (вход): MC3-19.

Как режущий и упрочняющий инструмент на станке для сверления рельс используются свёрла с сменными многогранными  твёрдосплавными  пластинами, которые закрепляются винтами,  стандартные или с напаянной твердосплавной .
Этот инструмент крепится в шпинделе станка в переходных быстросъёмных втулках.

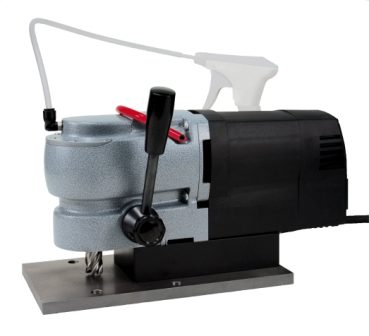

Угловой сверлильный станок на магнитном основании серии RS4 / RS5e.

За счет магнитной подушки станок можно устанавливать в горизонтальном, вертикальном,  перевернутом положении. Станок очень компактен и прост в применении.Сила магнитного притяжения, Н 10 000
Корончатые фрезы до Ø25,0 мм
  • Мощность двигателя RS4 / RS5e, Вт 1120 / 1200
  • Глубина сверления до 30,0 мм
  • Частота вращения шпинделя RS4 / RS5e, об/мин. 450 / 140-350.
  • Высота станка, мм 182,0.
  • Высота подъема, мм 38,0.
  • Размер магнита, мм 160,0х80,0.
  • Вес, кг 11,0.


Артикул  RS4 - 108 007 RS Патрон Weldon 3/4"
Артикул  RS5e - 108 006 RS
