Покрытие TiN и TiAlN на инструменте

Продуктивность режущего инструмента обусловлено геометрией, материалом, качеством покрытия. Покрытия TiN и TiAlN очень трудностираемые слои,  защищают инструмент от износа поверхности, снижают энергоемкость, повышают надежность инструмента и красностойкость.

Свойства резки защищенного инструмента, выше в несколько раз по сравнению с инструментом без покрытия.

Часто используемые покрытия:

– TiN (нитрид титана) – базовый вариант покрытия. Микротвердость от 20 - 25 ГПа, обладает золотым цветом. Универсальный. Если пользователь не способен точно описать, в каких условиях он собирается применить PVD слои, в этом случае речь идет об этом покрытии. Преимуществом TiN является хорошая упругость и сцепление.

– TiAlN (титан алюминий нитрид) - микротвердость 30 – 33 ГПа, красно-коричневый цвет покрытия.   Отличная стойкость к высоким температурам. Подходит для высокоскоростной обработки. Можно использовать без СОЖ. (смазочно охлаждающей жидкости).

Преимущество покрытия:

- препятствует удерживанию стружки при обработке (особенно у мягких материалов)
- препятствует образованию нароста на кромке инструмента
- снижения трения инструмента
- снижения вибрирования
- препятствует возникновению холодных швов
- повышения скорости резания на 40 – 60 %
повышения стойкости инструмента на 400 – 600 %

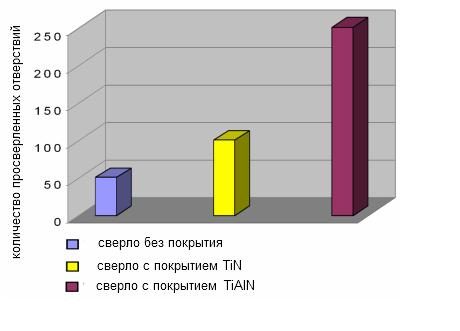

Сравнение производительности при сверлении


Количество просверленных отверстий

Испытываемое сверло:
  • сверло HSS DIN 338
  • диаметр: 6 мм
  • глубина сверления: 15 мм
  • просверливаемый материал: 1.2379
  • твердость материала: 800 Н
  • охлаждение: эмульсия 5%


Покрытие
